Hoch hinaus

SCHWERTBERG. Mit der duo 12000 US erweitert Engel die Möglichkeiten zur industriellen Herstellung großformatiger Spritzgießbauteilen in bisher unerreichten Dimensionen. Die Zwei-Platten-Spritzgießmaschine ermöglicht es, die Bauteilkosten großflächiger Komponenten zu reduzieren. Gleichzeitig können Hersteller innovative Produktkonzepte umzusetzen und Montageaufwände verringern. Dadurch entstehen neue konstruktive Freiheiten und zusätzliche Möglichkeiten, traditionelle Werkstoffe wie Metall oder Beton durch Kunststoff zu ersetzen. Damit schafft Engel die technologischen Voraussetzungen für wettbewerbsfähige und nachhaltigere Lösungen in Mobilität, Infrastruktur und Industrie.

Technische Daten
Die Zwei-Platten-Maschine mit einer Schließkraft von 110000 kN wurde speziell für Bauteile mit projizierten Flächen von über 2,5 m² entwickelt und kürzlich beim Kunden in Betrieb genommen. Sie ermöglicht die wirtschaftliche Fertigung sehr großformatiger Komponenten in einem integrierten Produktionsprozess. Durch Funktionsintegration, reduzierte Bauteilanzahl und geringeren Montageaufwand entstehen neue Freiheitsgrade in Konstruktion, Leichtbau und Produktdesign.

Um große Schussgewichte für großflächige Bauteile zu ermöglichen, ist die Anlage mit zwei parallel arbeitenden Spritzaggregaten ausgestattet. Mit Schneckendurchmessern von bis zu 210 mm ermöglichen sie ein Schussvolumen von bis zu 65000 cm³ und eine homogene Füllung großer projizierter Flächen.

Die Konstruktionsweise mit acht Holmen wurde gemeinsam mit dem Kunden als zweckmäßigste Lösung für seine spezifischen Anforderungen gewählt. Maschinen dieser Größenordnung sind mit vier Holmen ebenfalls möglich.

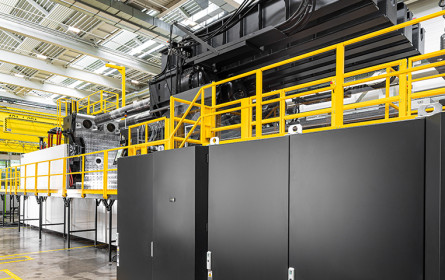

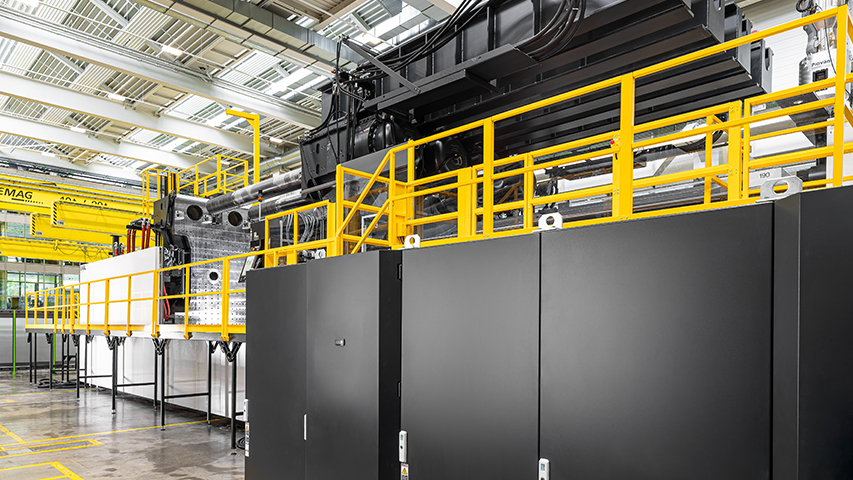

Die Dimensionen der Anlage verdeutlichen die technische Herausforderung: Mit einer Länge von rund 24 m, einer Höhe von etwa 8,4 m zählt sie zu den größten industriellen Produktionssystemen im Spritzguss weltweit. Das Gesamtgewicht beträgt 551 t, das maximale Werkzeuggewicht 170 t. Insgesamt wurden rund 30 km Kabel verlegt. Die installierte Gesamtleistung liegt bei rund 2,4 MW bei einem Gesamtstrom von 2900 A. Trotz dieser Dimensionen bleibt die Maschine dank des modularen Baukastenprinzips der duo-Baureihe kompakt und spart so wertvolle Stellfläche.
